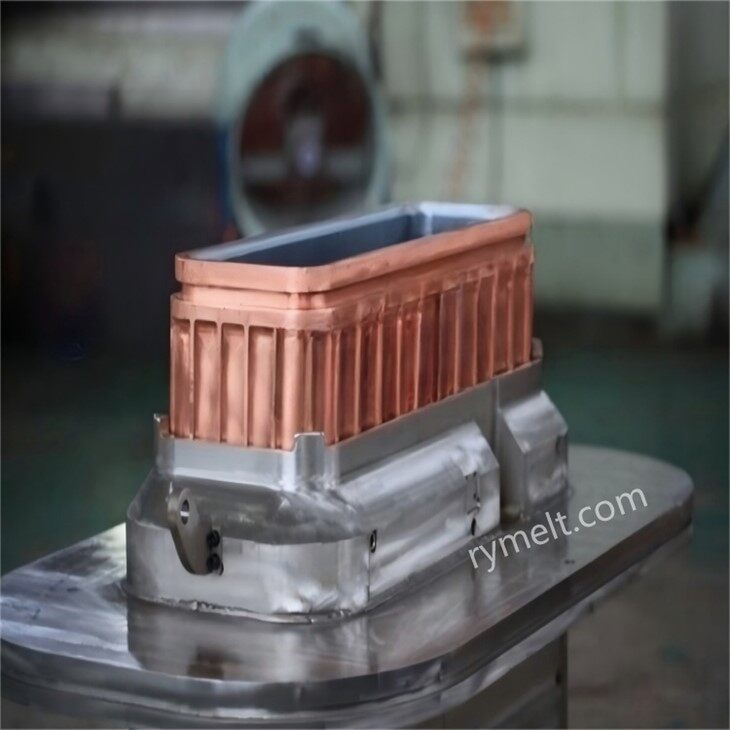

Структура и функција
| Скупштина | Функционални и дизајнерски захтеви |
| Тело покривача воде | -Материјал: легура бакра високе топлотне проводљивости (нпр. ЦуЦрЗр, ЦуАг) |
| -Структура: двослојни или вишеслојни канал протока (турбулентан дизајн за побољшање ефикасности хлађења) | |
| Канал за расхладну воду | -Облик канала тока: спирални, ћелијски, матрични |
| -Ширина канала за проток: 3~8 мм (избегните блокаду и обезбедите брзину протока) | |
| Систем заптивања | -Материјал заптивног прстена: флуорна гума (200 степени) или метални јастучић за намотавање |
| -Притисак заптивке: 1,5~3МПа (спречавање цурења) | |
| Интерфејс за мерење температуре / мерење притиска | -Термопар: праћење површинске температуре воденог омотача (прецизност ± 2 степена) |
| -Сензор притиска: притисак воде са повратном информацијом-у реалном времену (опсег 0~5МПа) |
Основни параметри перформанси
| параметар | Типичан опсег | Индикатори утицаја |
| Проток воде за хлађење | Појединачни проток: 50 ~ 200 м³ / х (подешено према делу ливења) | Снага хлађења (дебљина празне шкољке) |
| Брзина протока воде | 6 ~ 12 m/s (Turbulent state, Reynolds number Re> 4000) | Избегавајте локално прегревање због ламинарног тока |
| Улазна температура воде | 25 до 35 степени (до 40 степени) | Контрола разлике температуре хлађења (Δ Т 15 степени) |
| Излазна температура | 50 степени (контрола пораста температуре<15℃) | Спречити испаравање и стварање каменца |
| Густина протока топлоте | 1,5~3,0 МВ/м² | Брзина раста шкољке (1-3 мм/с) |
Усвајање материјала
| Врста материјала | карактеристичан | применљива сцена |
| хром{0}}цирконијум бакар (ЦуЦрЗр) | -Топлотна проводљивост од 320 В/м · К | High continuous casting (>2м/мин) |
| -Чврстоћа на високој температури (затезна 300 степени 200 МПа) | ||
| -превенција корозије | ||
| сребро{0}}бакар (ЦуАг) | -Топлотна проводљивост од 380 В/м · К | Континуирано ливење од нерђајућег челика / специјалног челика |
| -Одлична отпорност на хабање и висока цена | ||
| Платед цоппер | -Базни бакар + површински никл (дебљина 50~100 μм) | Висока{0}}влажност/корозивно окружење |
| -Спречите оксидацију и продужите животни век | ||
| Композитни бакарни челик | -Унутрашњи бакар + шкољка од нерђајућег челика (вакуум дифузионо заваривање) | Машина за континуално ливење великих{0}} плоча |
| -И топлотна проводљивост и чврстоћа структуре |
Предложена конфигурација
| Сцена | Препоручена конфигурација |
| Континуално ливење малих гредица велике брзине повлачења | Хром-цирконијум-бакарна навлака за воду + један спирални канал протока, проток воде од 12 м/с, опремљен аутоматским системом за прање леђа |
| Континуирано ливење плоча великог{0}}пресека | Композитни бакарни челични водени омотач + више-преграда за хлађење, дебљина зида од 40 мм, никлована обрада |
| Висока корозивна средина | Пониклована-бакарна водена јакна + 316Л шкољка од нерђајућег челика, редовно чишћење лимунском киселином (пХ=2~3) |
| Пројекти са ограниченим буџетом | Обичан сет за воду од бакра + механички ојачани заптивач, са хемијским чишћењем ван мреже (смањење трошкова од 30% |
Наша компанија има дугогодишње искуство у производњи и маркетингу водених јакни, са стручним техничким особљем, према индивидуалним потребама купаца, производњи и преради. Горе наведени подаци о параметрима могу се користити за референцу, ако имате посебне потребе, слободно нас контактирајте.
